合肥QC／T29101- 92操纵拉索总成实验台
详细信息
| | 品牌：ASLI/艾思荔 | | 型号：xq-102 | | 加工定制：是 | |
| | 类型：数显式 | | 外形尺寸：1983 mm | | 重量：231 kg | |
| | 适用范围：检测 | | 装箱数：1 | | 质保：二年 | |
汽车拉索单工位行程效率性能试验台
技术方案
一、功能简述
该试验台按照相关行业标准设计，实现操纵拉索的性能和耐久试验，可对驻车拉线、档位拉线、油门拉线进行试验，一工位为性能试验台（检测推拉行程负载效率），二和三工位为耐久试验台（当单独只做效率实验时，此为预留工位，后期如有需要可在后期是改造升级中添加）并绘制相应的性能曲线，对检测结果进行产品合格与否判断。并对相关的检测结果进行统计、分析、保存和打印。
二、依据标准
QC／T29101- 92 《汽车用操纵拉索总成》
本试验台技术指标符合以上标准中的相关试验条款中的检测要求。
三、产品的技术说明
1、检测项目
1.1 拉索力传递和行程负载效率（推拉负载形成效率）；
1.2 拉索滑行阻力测试;
1.3拉索耐久试验

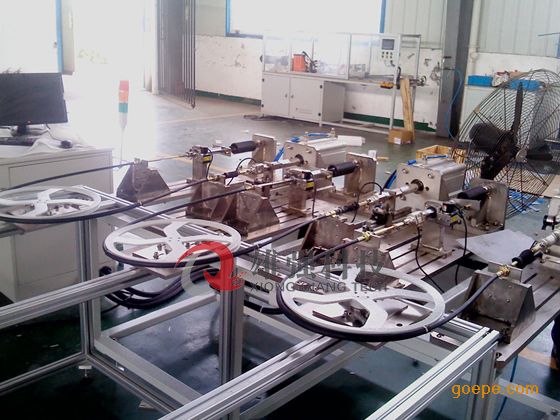

2、试验台的组成结构
2.1试验台组成
试验台由机械操作台和控制柜等部分组成；操作台由铝型材结构台架、电动缸驱动机构、气动驱动机构、力和位移检测机构、负载机构等组成；负载机构分为：可调负载机构及弹簧负载机构。
试验台具有1个试验工位，可单独完成一根拉索的性能试验；各部分结构紧凑，布局合理，人机交互界面良好。
2.2试验台外观颜色
试验台台架、计算机控制柜体采用外表采用喷塑处理，外观颜色按工业设计要求。
